Seysolaranlage
Das hydraulische Schaltbild der Anlage in Stralsund
Die Anlage wurde Anfang 2007 nochmals umgebaut. Mit dem verbesserten
Konzept (3. Generation) können verschiedene Versuche gefahren werden und es gibt die
Möglichkeit, das höchste Temperaturniveau gleichzeitig in das Trinkwasser
und den Speicher zu übertragen.
Gleichfalls wird auf eine zusätzliche
Ladepumpe verzichtet, das übernimmt die Zirkulationspumpe, die ja ohnehin
ständig läuft.
Hierbei ist zu beachten, das sich auf Grund der besonderen Situation
vor Ort und den Auflagen des Nutzers (der bestehende Teil einer vorhandenen Anlage durfte in seiner Funktionssicherheit nicht eingeschränkt und der
"Eis & Heiß-Speicher"® soll zu Testzwecken als offenes System betrieben werden)
die Notwendigkeit ergibt, mehrere getrennte hydraulische Kreise vorzuhalten.

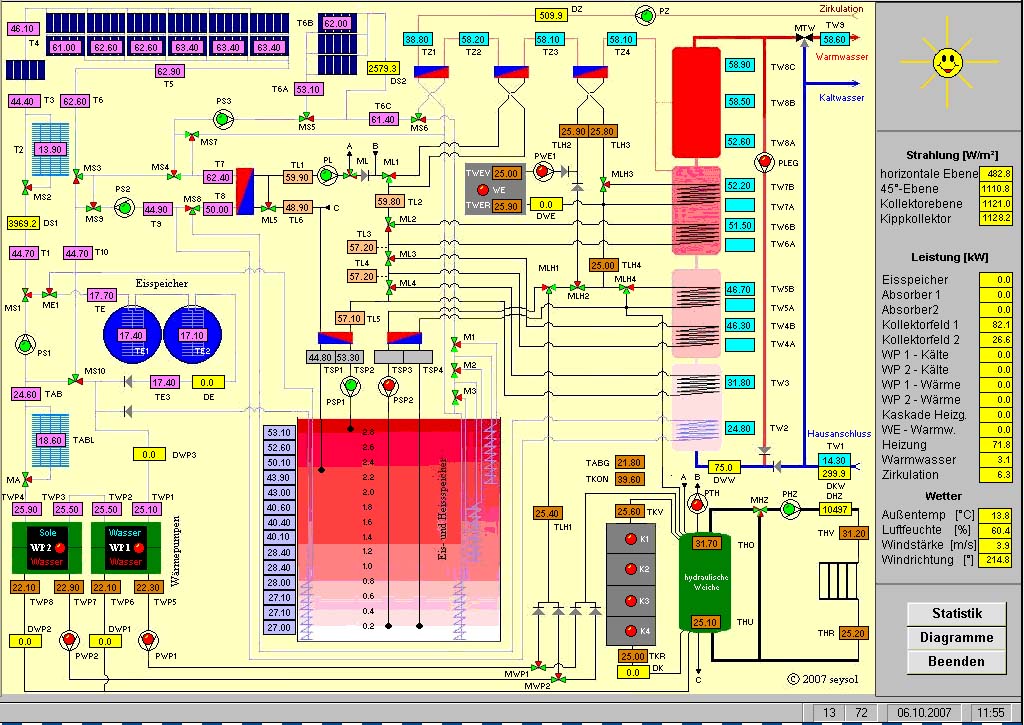

Screenshot der Anlage vom 06.10.2007 bei vollem Solarbetrieb.
Zum Vergrößern Bild bitte anklicken.
